Данный центробежный насос — один из самых популярных центробежных шламовых насосов в буровой промышленности благодаря своей надежности, долговечности и экономичной структуре.Сниженная скорость вращения, увеличенное пространство рециркуляции уменьшают турбулентность потока и износ насоса, что является очень важным при перекачивании абразивных и трехкомпонентных жидкостей. Усовершенствованные конструкции переднего и заднего подшипников уменьшают как радиальные, так и осевые нагрузки. Открытая конструкция рабочего колеса с расширенными на концах лопастями позволяет снизить скорость выталкиваемой рабочим колесом жидкости, устраняя эффект струйной абразии. Максимальная производительность насоса 9.8 м3/мин.
P.S. Струйная абразия это струйная обработка абразивом. Изнашивает стенки. Чем больше скорость струи с абразивом, тем больше износ.

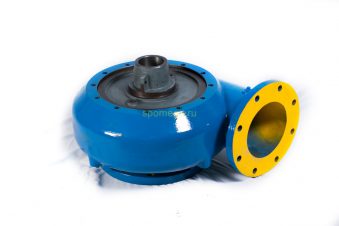

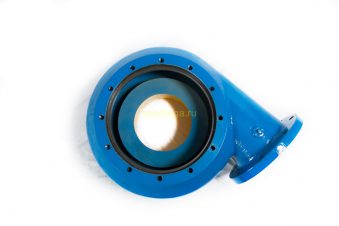

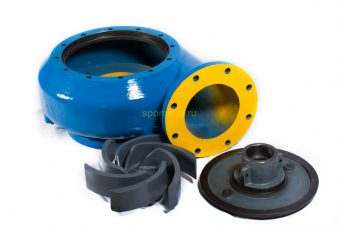

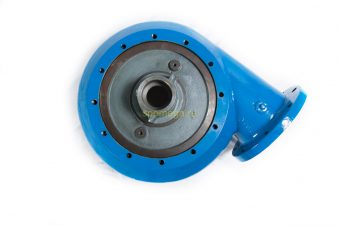

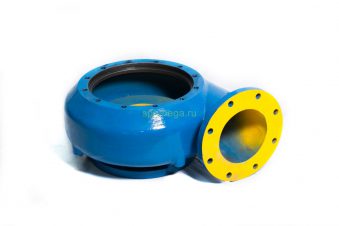

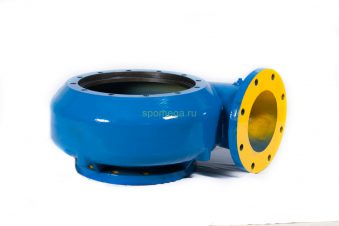

| Корпуса | Шифр |
|---|
| 10x8x14 | ИМЗ-05.331.06 |
| 8x6x14 | ИМЗ-05.331.05 |
| 8x6x11 | ИМЗ-05.331.04 |
| 6x5x14 | ИМЗ-05.331.03 |
| 6x5x11 | ИМЗ-05.331.02 |
| 5x4x14 | ИМЗ-05.331.01 |
| 4x3x13 | ИМЗ-05.331.00 |
| 3x2x13 | ИМЗ-05.331.01 |

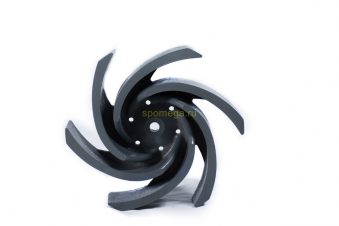

| Колеса | Шифр |
|---|
| 10x8x14 | ИМЗ-05.332.06 |
| 8x6x14 | ИМЗ-05.332.05 |
| 8x6x11 | ИМЗ-05.332.04 |
| 6x5x14 | ИМЗ-05.332.03 |
| 6x5x11 | ИМЗ-05.332.02 |
| 5x4x14 | ИМЗ-05.332.01 |
| 4x3x13 | ИМЗ-05.332.00 |
| 3x2x13 | ИМЗ-05.332.01 |
| Отбойники | Шифр |
|---|
| 10x8x14 | ИМЗ-05.333.01 |
| 8x6x14 | ИМЗ-05.333.01 |
| 8x6x11 | ИМЗ-05.333.01 |
| 6x5x14 | ИМЗ-05.333.01 |
| 6x5x11 | ИМЗ-05.333.01 |
| 5x4x14 | ИМЗ-05.333.01 |
| 4x3x13 | ИМЗ-05.333.01 |
| 3x2x13 | ИМЗ-05.333.01 |
| Ремонтные комплекты | Шифр |
|---|
| Втулка вала насоса mission | ИМЗ-05.330.13 |
| Уплотнение механическое насоса mission | ИМЗ-05.330.10 |
| Набивка сальниковая насоса mission | ИМЗ-05.330.10-2 |
| Прочие запасные части и комплекты | Шифр |
|---|
| Кольцо уплотнительное | ИМЗ-90.02.19 |
| Болт вала | ИМЗ-05.331.01.55 |
| Подшипник задний 311 | ИМЗ-05.339.43 |
| Втулка вала | ИМЗ-05.331.01.62 |
| Корпус насоса 4х3х13 MCM O’Drill 250 Series | ИМЗ-05.331.08 |
| Комплект крепежа | ИМЗ-05.350.06 |
| Набор уплотнений | ИМЗ-05.350.07 |
| Корпус центробежного насоса 3x2x13 | ИМЗ-05.331.07 |
| Комплект масляных уплотнений (компл. 3 шт.) | ИМЗ-05.350.11 |
| Комплект уплотнений | ИМЗ-05.350.08 |
| Крышка корпуса (мех. уплотнение) | ИМЗ-05.331.01.11 |
| Вал насоса | ИМЗ-05.331.01.15-01 |
| Колесо рабочее насоса Mission 3x2x8,5 | ИМЗ-05.332.19 |
| Колесо рабочее насоса Mission 3×2×11 | ИМЗ-05.332.20 |
| Прокладка корпуса | ИМЗ-05.331.01.47 |
| Полувтулка | ИМЗ-05.339.44 |
| Гайка М10 | ИМЗ-90.02.15 |
| Комплект откидных болтов | ИМЗ-05.350.09 |
| Болт М12х35 | ИМЗ-90.08.07 |
| Графитовая набивка 5 колец | ИМЗ-05.339.08 |
| Корпус подшипника | ИМЗ-05.331.01.05 |
| Подшипник 3086313 | ИМЗ-05.321.34 |
| Колесо рабочее насоса Mission 4×3×8 | ИМЗ-05.332.21 |
| Шайба D18 | ИМЗ-05.350.10 |
| Корпус центробежного насоса Mission 6x5x14 | ИМЗ-05.331.03 |
| Колесо рабочее насоса Mission 8×6×13,75 | ИМЗ-05.332.22 |
| Кольцо уплотнительное | ИМЗ-90.04.99 |
| Кольцо уплотнительное | ИМЗ-90.05.01 |
| Втулка вала | ИМЗ-05.331.01.62-01 |
| Крышка корпуса | ИМЗ-05.331.01.56 |
| Корпус насоса 6х5×11 | ИМЗ-05.331.02 |
| Колесо рабочее насоса Mission 4×3×9,5 | ИМЗ-05.332.23
|
